饮用水池用什么防水材料防水?5种材料的优缺点对比,这样选才不踩坑!
饮用水池作为储存和供应饮用水的重要设施,其防水性能直接关系到水质安全、结构耐久性和使用寿命。饮用水池的建设需严格遵守《生活饮用水卫生标准》(GB 5749-2022)和《混凝土结构工程施工质量验收规范》(GB 50204-2015)等标准,确保防水材料不仅具有优异的防渗性能,还需无毒、无害,不污染水质。选择适合的防水材料是饮用水池建设的关键环节,需综合考虑材料的环保性、耐久性、施工便捷性及成本。
一、饮用水池防水材料的特殊要求
饮用水池的防水材料需满足以下特殊要求:
1. 安全性:材料不得释放有毒物质,如甲醛、重金属或挥发性有机化合物(VOC),确保水质符合GB 5749-2022标准(饮用水化学污染物限值)。
2. 防水性:材料需具有低渗透率,防止水渗漏,保护池体结构。
3. 耐久性:材料需抵抗长期水压、化学腐蚀(如氯化物)及温差变化,寿命通常要求20年以上。
4. 附着力:材料需与混凝土基面牢固粘结,防止剥落或开裂。
5. 便捷性:材料应易于施工,适应饮用水池的复杂结构(如拐角、管道接口)。
6. 经济性:在满足性能要求的前提下,材料和施工成本需合理。
二、饮用水池常用防水材料
1. 聚合物水泥基防水涂料
• 组成:由水泥、聚合物乳液(如丙烯酸酯)、填料及助剂组成,属于水性环保涂料。
• 性能:
① 环保性:无毒、无味,符合GB/T 17219-1998《生活饮用水输配水设备及防护材料的安全性评价标准》。
② 防水性:形成柔性防水膜,抗渗压力可达0.6-1.0 MPa。
③ 耐久性:耐腐蚀、耐老化,寿命15-20年。
④ 附着力:与混凝土基面粘结强度高(>1.0 MPa)。
• 优点:
① 施工简单,可刷涂或喷涂,适合复杂结构。
② 成本适中,约20-50元/㎡。
③ 柔性好,适应基面微小变形。
• 缺点:
① 涂层较薄(1-2mm),需多层施工(2-3层)。
② 对基层平整度要求较高,需打磨处理。
• 适用场景:中小型饮用水池、消防水池,适合预算有限的项目。
• 案例:某农村饮用水池(500m³)使用聚合物水泥基防水涂料,涂刷3层,厚度2mm,施工周期3天,水质检测合格。
2. 聚氨酯防水涂料
• 组成:由聚氨酯预聚体、固化剂及助剂组成,可分为单组分和双组分,需选择饮用水级产品。
• 性能:
① 环保性:饮用水级聚氨酯涂料通过GB/T 17219认证,无毒无害。
② 防水性:形成高弹性防水膜,抗渗压力达1.5-2.0 MPa。
③ 耐久性:耐化学腐蚀,寿命20-25年。
④ 附着力:粘结强度高(>1.5 MPa),适合混凝土和钢结构。
• 优点:
① 高弹性和抗裂性,适应结构变形。
② 防水性能优异,适合高压水池。
• 缺点:
① 施工复杂,需专业设备和技工,固化时间长(24-48小时)。
② 成本较高,约50-100元/㎡。
③ 部分产品施工时有轻微气味,需通风。
• 适用场景:大型饮用水池、工业水池,适合高耐久性需求。
• 案例:某城市水厂水池(2000m³)采用双组分聚氨酯防水涂料,涂层厚度2.5mm,施工5天,抗渗性能优异。
3. 环氧树脂防水涂料
• 组成:由环氧树脂、固化剂及功能性填料组成,专为饮用水池开发的食品级环氧涂料。
• 性能:
① 环保性:通过GB/T 17219认证,无毒、无溶剂,适合饮用水环境。
② 防水性:形成坚韧涂膜,抗渗压力达1.0-1.5 MPa。
③ 耐久性:抗化学腐蚀(如氯离子),寿命20年以上。
④ 附着力:与混凝土基面粘结强度极高(>2.0 MPa)。
• 优点:
① 涂膜坚硬,耐磨损,适合高水压环境。
② 表面光滑,易清洁,抑制细菌滋生。
• 缺点:
① 刚性涂膜,抗变形能力较弱,基面裂缝可能导致涂层开裂。
② 成本高,约80-150元/㎡。
③ 施工需严格控制温度(10-30℃)和湿度(<80%)。
• 适用场景:高标准饮用水池、净水厂水池,适合对水质要求极高的项目。
• 案例:某上海净水厂水池(1000m³)使用食品级环氧涂料,涂层厚度2mm,施工4天,水质检测无任何污染。
4. 水泥基渗透结晶型防水材料
• 组成:由硅酸盐水泥、活性化学物质及填料组成,通过渗透形成结晶体堵塞混凝土孔隙。
• 性能:
① 环保性:无毒、无害,符合饮用水标准。
② 防水性:渗透深度可达10-20mm,形成永久防水层。
③ 耐久性:与混凝土同寿命,抗老化性能强。
④ 附着力:与混凝土形成一体化,无剥落风险。
• 优点:
① 自修复能力强,微裂缝可自动愈合。
② 施工简单,可刷涂或喷涂,成本低(约30-60元/㎡)。
• 缺点:
① 仅适用于混凝土基面,钢结构或砖墙需额外处理。
② 防水效果依赖基面质量,需确保混凝土密实。
• 适用场景:混凝土饮用水池、地下水池,适合长期防水需求。
• 案例:某农村水库水池(800m³)使用渗透结晶型材料,刷涂2层,施工3天,防水效果持久。
5. 聚脲防水涂料
• 组成:由异氰酸酯和胺类化合物反应形成的弹性涂膜,专为高要求环境开发。
• 性能:
① 环保性:饮用水级聚脲通过GB/T 17219认证,无毒无害。
② 防水性:抗渗压力高达2.0-3.0 MPa,适合高压水池。
③ 耐久性:抗紫外线、耐化学腐蚀,寿命25年以上。
④ 附着力:粘结强度高(>2.5 MPa),适用多种基面。
• 优点:
① 快速固化(几秒至几分钟),施工效率高。
② 高弹性和抗裂性,适应复杂结构。
• 缺点:
① 成本极高,约100-200元/㎡。
② 需专业喷涂设备,施工技术要求高。
• 适用场景:大型饮用水池、特殊工业水池,适合高预算项目。
• 案例:某广东大型水厂水池(5000m³)采用聚脲涂料,喷涂厚度3mm,施工2天,性能优异。

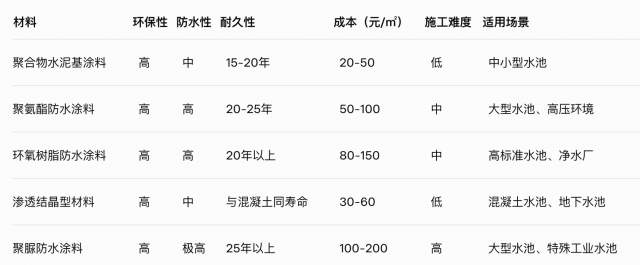

三、防水材料选择的对比分析
——聚合物水泥基涂料和渗透结晶型材料性价比高,适合中小型饮用水池;聚氨酯和环氧树脂适合高要求场景;聚脲适用于预算充足的大型项目。
四、施工要点与注意事项
1. 基层处理:
• 混凝土基面需平整、无裂缝,含水率<10%。
• 清除油污、灰尘,修补裂缝,必要时打磨或喷砂。
2. 施工环境:
• 温度5-35℃,湿度<80%,避免雨天或高温施工。
• 聚脲和环氧涂料对温度敏感,需严格控制。
3. 施工工艺:
• 聚合物水泥基/渗透结晶型:刷涂2-3层,每层间隔4-6小时,厚度1.5-2mm。
• 聚氨酯/环氧:刷涂或喷涂2-3层,厚度2-3mm,固化时间24-48小时。
• 聚脲:使用专业喷涂设备,单次喷涂厚度2-3mm,快速固化。
4. 质量检测:
• 施工后进行闭水试验(24-48小时),确保无渗漏。
• 水质检测确认材料无毒,符合GB 5749-2022。
5. 日常维护:
• 定期检查涂层完整性,修补裂缝或破损。
• 清洗水池时避免使用强酸碱清洁剂。
选择时,需综合考虑水池规模、预算、施工条件及水质要求,配合规范施工工艺,确保防水效果和水质安全。通过科学选材和专业施工,饮用水池可实现长期防渗和安全使用,为水务工程提供可靠保障。
